直流屏的調試，接通交流電源測試交流雙電源切換裝置是否工作正常，雙電源切換裝置的下口電壓是否正常。交流部分測試正常后，依次閉合充電模塊的交流開關，觀察模塊是否正常啟動并測量模塊輸出電壓和極性。充電模塊啟動正常并輸出電壓和極性正確后，接通電池組開關及各母線開關，測量電池組開關下口、合母、控母電壓和極性是否正確，并觀察電壓表計是否方向打反。

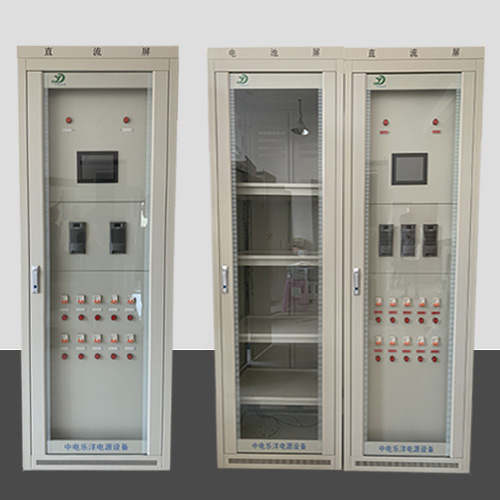

    發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。主要應用于電力系統中小型發電廠、水電站、各類變電站，和其他使用直流設備的用戶（如石化、礦山、鐵路等），適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統。監控主機部分高度集成化，采用單板結構（Allinone），內含絕緣監察、電池巡檢、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔，人機界面友好，符合用戶使用習慣。直流屏系統為遠程檢測和控制提供了強大的功能，并具有遙控、遙調、遙測、遙信功能和遠程通訊接口。通過遠程通訊接口可在遠方獲得直流電源系統的運行參數，還可通過該接口設定和修改運行狀態及定值，滿足電力自動化和電力系統無人值守變電站的要求；配有標準RS232/485串行接口和以太網接口，可方便納入電站自動化系統。

    直流屏的組成

    充電柜-充電模塊-監控模塊（別稱電力電源監控模塊）電池組（別稱電池巡檢儀/電池檢測儀系列）-降壓硅鏈

    直流屏主要特點

    系統特點

    高可靠性：

    采用開關電源的模塊化設計，N+1熱備份。

    充電模塊可以帶電熱插拔，平均維護時間大幅度減少。

    動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。

    硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于5%。

    可靠的防雷和電氣絕緣措施，絕緣監測裝置能夠?qū)崟r監測系統絕緣情況，確保系統和人身安全。

    系統設計采用IEC，UL等國際標準，可靠性與安全性有充分保證。

    高智能化：

    監控模塊采用大屏幕液晶漢字顯示，聲光告警。

    可通過監控模塊進行系統各個部分的參數設置。模塊具有平滑調節輸出電壓和電流的功能，具備電池充電溫度補償功能。

    具有多個擴展通訊口，可以接入多種外部智能設備（如電池測試儀、絕緣監測儀裝置等）。

    現代電力電子與計算機網絡技術相結合，提供對電源系統的“遙測、遙控、遙信、遙調”的支持，實現無人值守。

    蓄電池自動管理及保護，實時自動檢測蓄電池的端電壓、充電放電電流，并對蓄電池的均浮充電進行智能能控制，設有電池過欠壓和充電過流聲光告警。

    系統采用監控裝置內置絕緣監察、電池檢測、接地選線、電池活化、硅鏈調壓、中央信號等功能單元，大大方便用戶使用；系統采用獨有的“一線通”接線技術，大大方便大容量直流系統的屏內接線，方便用戶維護。

    ●充電模塊采用自然冷卻方式，平均無故障時間大幅提高，而且可用于環境相對惡劣的場所；

    ●充電模塊可帶電插拔，平均維修時間大幅減少；

    ●采用國際最新軟開關技術，主要器件采用高質量的名牌產品；

    ●硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于±5%；

    ●可靠的防雷和高度的電氣絕緣防護措施，絕緣監測裝置實時監測系統絕緣情況，確保系統和人身安全；

    ●監控模塊采用大屏幕液晶觸摸屏顯示，真人語音告警；

    ●監控程序采用面向?qū)ο蟮脑O(shè)計思想,模塊化編程,有利于程序維護與升級；

    ●可通過監控模塊進行系統各部分的參數設置,具有詳細的在線幫助功能；

    ●具備平滑調節輸出電壓和電流，蓄電池自動溫度補償?shù)认冗M功能；

    ●現代電力電子技術與計算機技術相結合，實現對電源系統的“遙測、遙控、遙信、遙調”以及實現無人值守；

    ●蓄電池自動管理及保護，實時自動監測蓄電池的端電壓，充、放電電流，并控制蓄電池的均充和浮充，設有電池過欠壓和充電過流聲光告警。

    ●裝置可通過公共電話線進行程序支持，實現遠程維護診斷——直流屏監控模塊。
